Produktbeschreibung

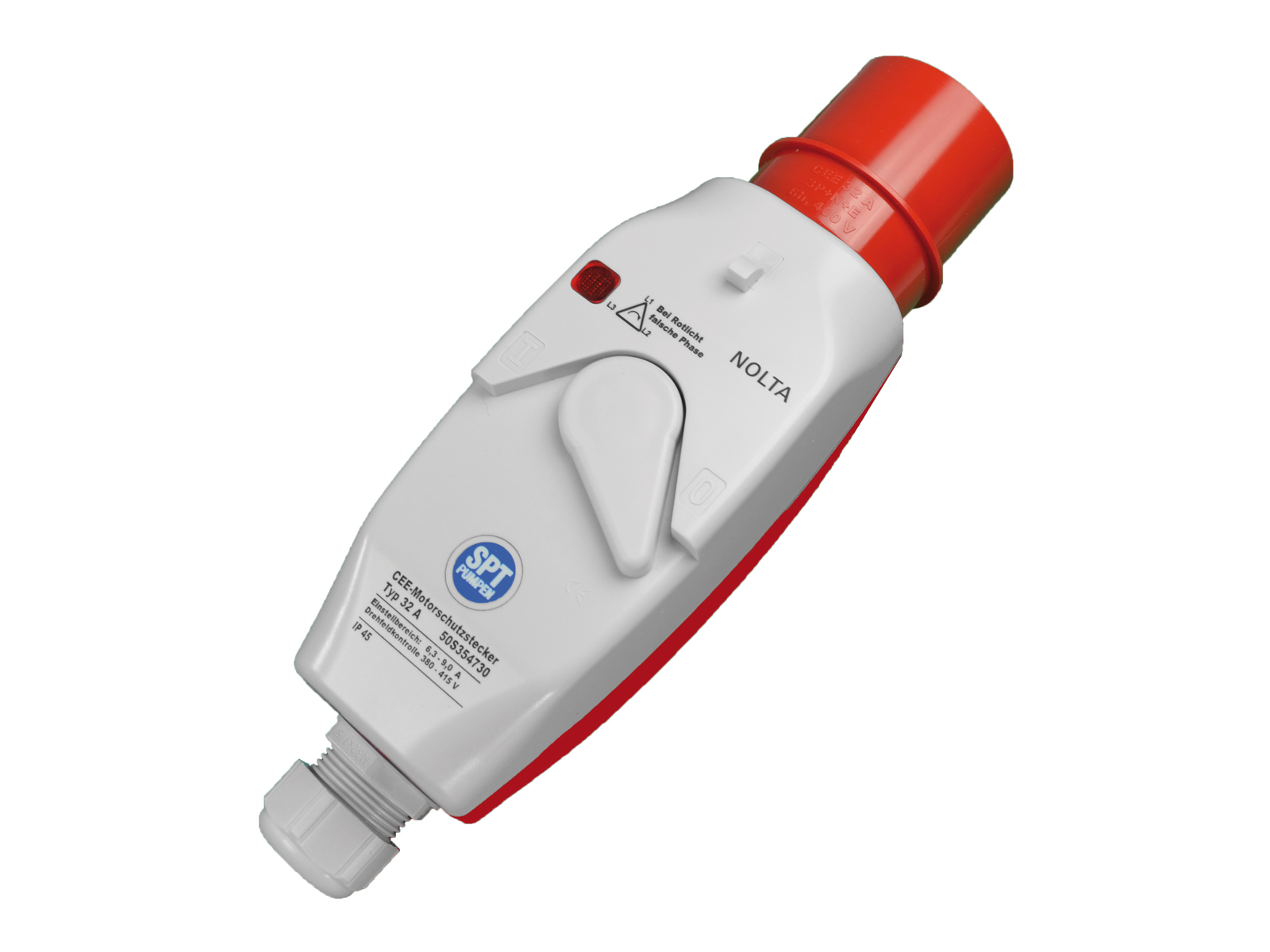

Dieser Motorschutzstecker mit CEE-16-A-Steckervorsatz schützt Drehstrommotoren vor Überlast und dient gleichzeitig als Ein-/Aus-Schalter. Der einstellbare Auslösebereich von 2,50 bis 4,00 A ist für Motoren vorgesehen, deren Nennstrom innerhalb dieses Bereichs liegt.
Die Ausführung besitzt eine Drehfeldkontrolle und einen Phasenwender. Dadurch lässt sich die Phasenfolge prüfen und bei Bedarf direkt am Steckereinsatz korrigieren. Das ist vor allem bei Pumpen, Kompressoren und Industriemotoren hilfreich, bei denen die Drehrichtung für den sicheren Betrieb stimmen muss.
Technische Spezifikationen
| Steckerausführung | CEE 16 A |
|---|---|
| Spannung / Frequenz | 400 V, 6 h, 50-60 Hz |
| Steckerstifte | 3L+N+PE |
| Einstellbereich | 2,50-4,00 A |
| Ausstattung | Drehfeldkontrolle und Phasenwender |
| Auslösung | Thermisch-elektromagnetisch |
| Schaltstellung | Ein, Aus und TRIP-Stellung |
| Gehäusematerial | Polycarbonat |
| Gehäuseschutz | IP44 |
| Abmessungen | 290 x 87 x 95 mm |
| Gewicht | ca. 950 g |
| Temperaturbereich | 0 bis +40 °C |
| Kabeleinführung | M 32 x 1,5 |
| Spannbereich | 8-18 mm |
Einsatz und Auswahl
Diese Variante passt zu Motoren mit einem Nennstrom zwischen 2,50 und 4,00 A. Der Auslösestrom wird am Motorschutzstecker auf den Motornennstrom eingestellt. So wird der Motor nicht pauschal abgesichert, sondern passend zur angeschlossenen Maschine.
Die TRIP-Stellung zeigt, ob der Motorschutz ausgelöst hat. Nach einer Überlastauslösung lässt sich der Schalter erst wieder einschalten, wenn die Bimetalle abgekühlt sind. Anschluss, Einstellung und Inbetriebnahme gehören in die Hände einer Elektrofachkraft.
