Produktbeschreibung

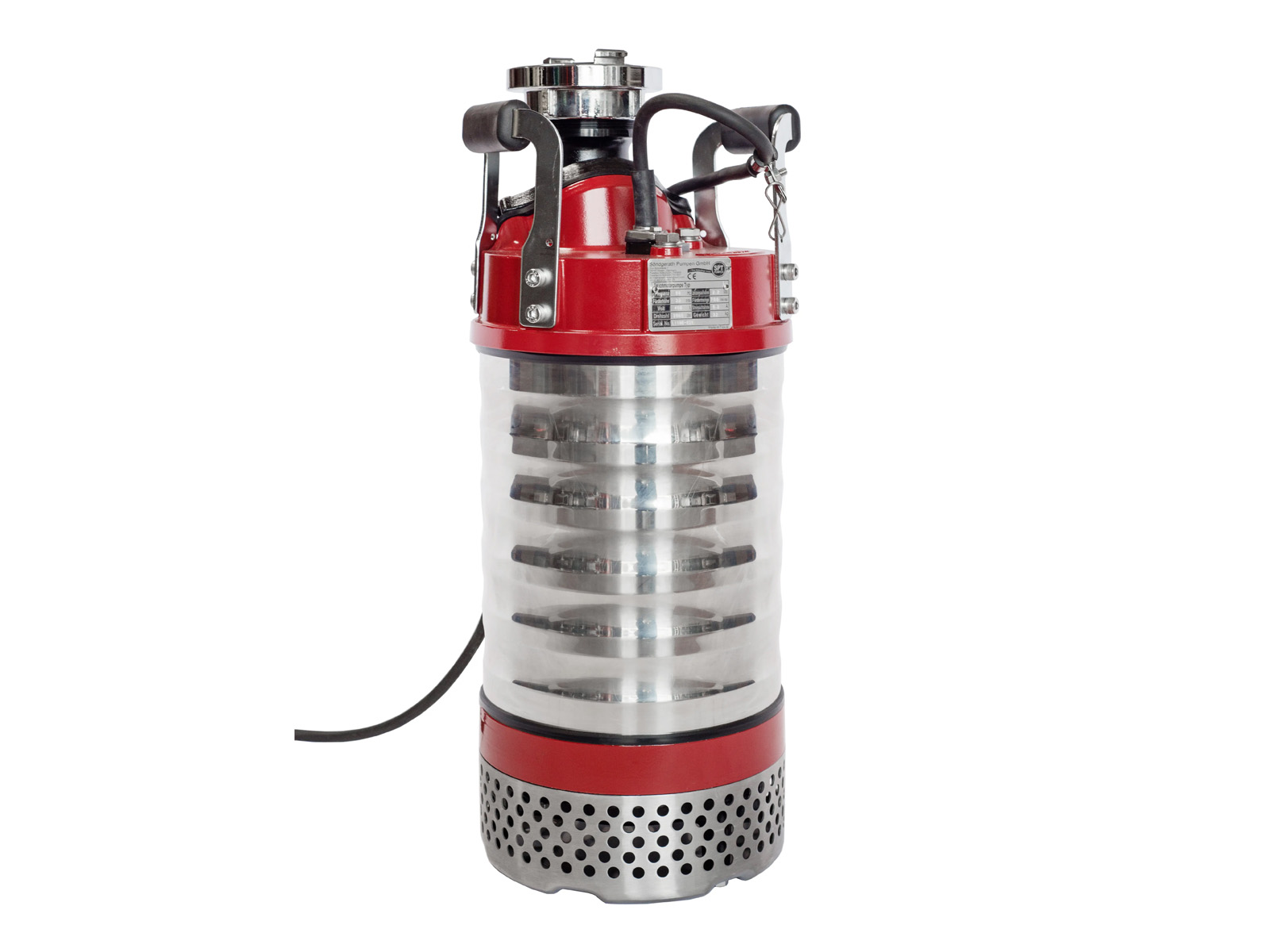

Die SPT P 322 D ist eine Schmutzwasser-Tauchmotorpumpe in Leichtbauweise für Entwässerungsarbeiten mit hoher Fördermenge. Sie arbeitet mit 400 V Drehstrom, leistet 2,2 kW und fördert bis zu 700 l/min über einen G 3" Storz-B-Anschluss.
Das Modell eignet sich für sand- und kieshaltiges Schmutzwasser, wie es in Baugruben, Schächten, Gräben oder überfluteten Arbeitsbereichen anfällt. Die maximale Förderhöhe beträgt 23 m. Laut Kennlinie liegt der Nennpunkt bei 500 l/min und 10 m Förderhöhe.
Technische Spezifikationen
| Pumpentyp | Schmutzwasser-Tauchmotorpumpe in Leichtbauweise |
|---|---|
| Motorleistung | 2,2 kW / 3 HP |
| Spannung | 400 V, 3 Phasen, 50 Hz |
| Nennstrom | 5,2 A |
| Drehzahl | 2.850 1/min |
| Startmethode | Direktstart |
| Druckabgang | 75 mm / G 3" Storz B |
| Maximale Fördermenge | 700 l/min / 42 m³/h |
| Maximale Förderhöhe | 23 m |
| Nennpunkt laut Kennlinie | 500 l/min bei 10 m Förderhöhe |
| Freier Durchgang | 9 mm |
| Maximale Medientemperatur | 40 °C |
| Maximale Eintauchtiefe | 10 m |
| Schutzart | IP68 |
| Isolationsklasse | F |
| Laufrad | Halb offenes Laufrad aus Chromstahl |
| Dichtung | Doppelte Gleitringdichtung |
| Gehäuse | Aluminiumguss und Edelstahl |
| Anschlusskabel | 20 m |
| Gewicht | 30 kg |
| Ausführung | Ohne Schwimmerschalter |
Einsatzbereich

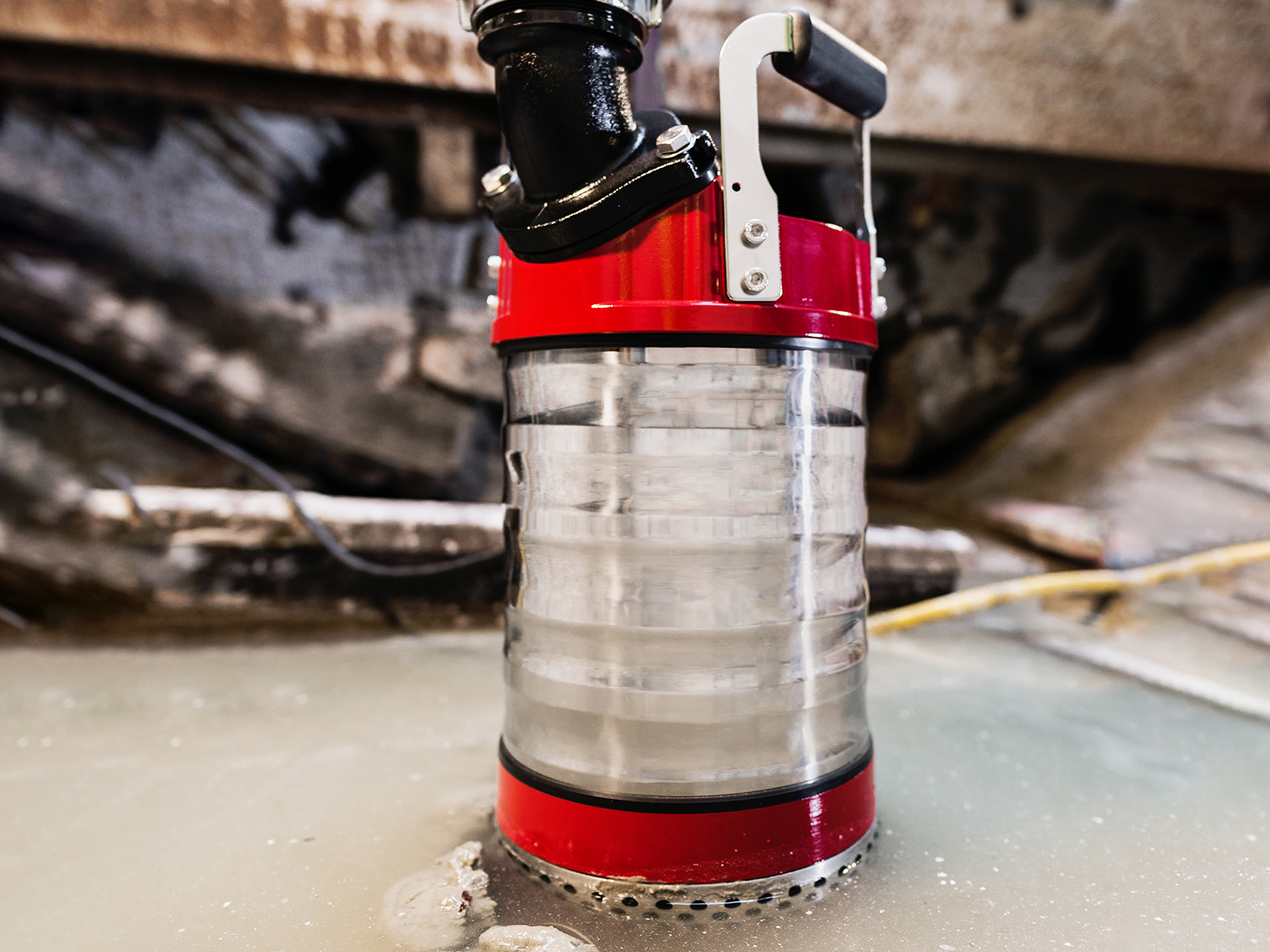

Die P 322 D passt zu Pumpaufgaben, bei denen größere Wassermengen über eine 3"-Schlauchleitung abgeführt werden sollen. Der größere Leitungsquerschnitt hilft, Wasser aus Baugruben, Schächten, Gräben oder Sammelstellen zügig weiterzuleiten.

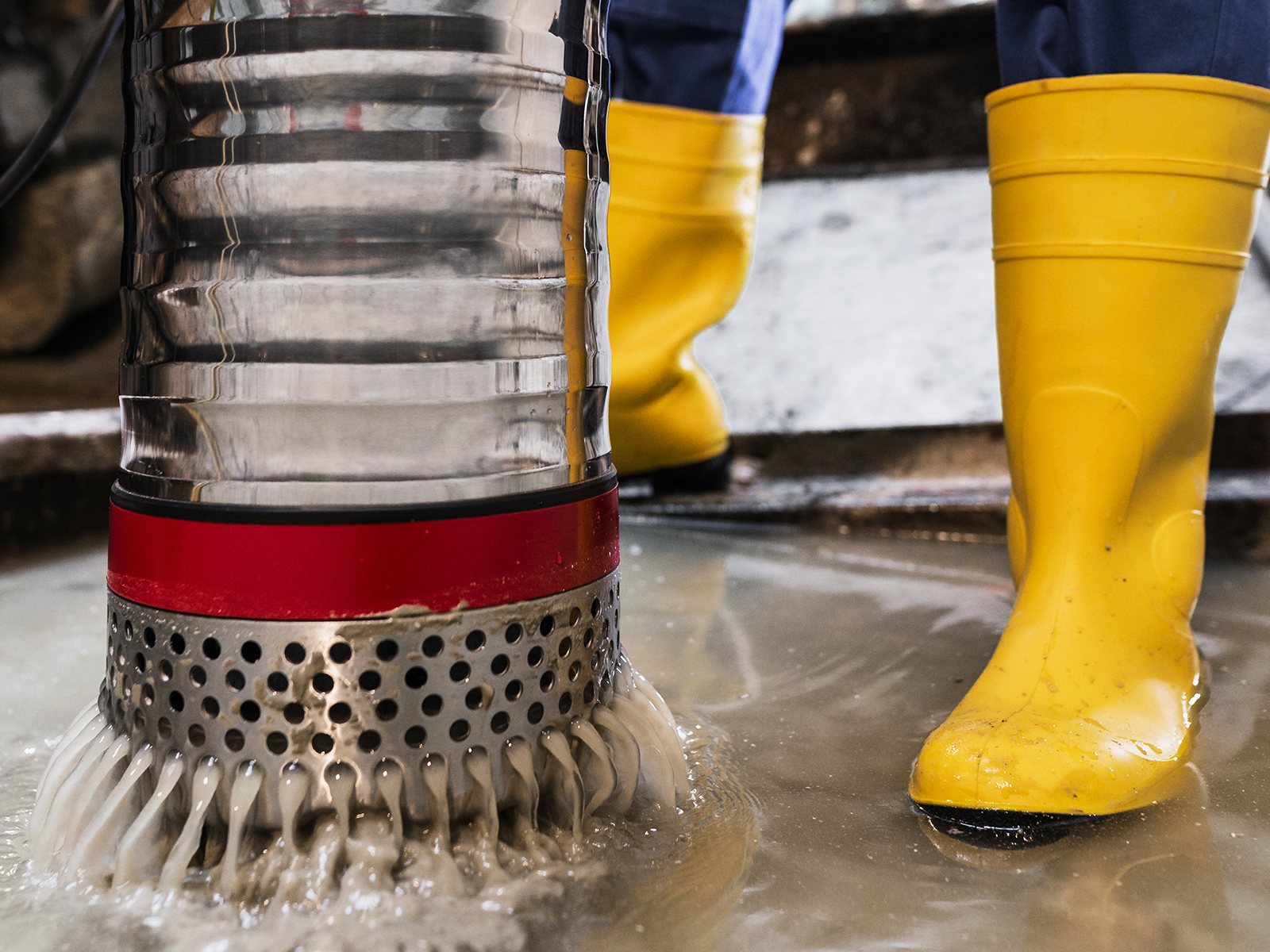

Der freie Durchgang von 9 mm erlaubt den Einsatz bei Schmutzwasser mit Sand, feinem Kies und ähnlichen Beimengungen. Für zähe Schlämme, lange Fasern oder grobe Feststoffe ist eine Schlamm- oder Abwasserpumpe mit größerem Durchgang die bessere Wahl.
Aufbau und Handhabung

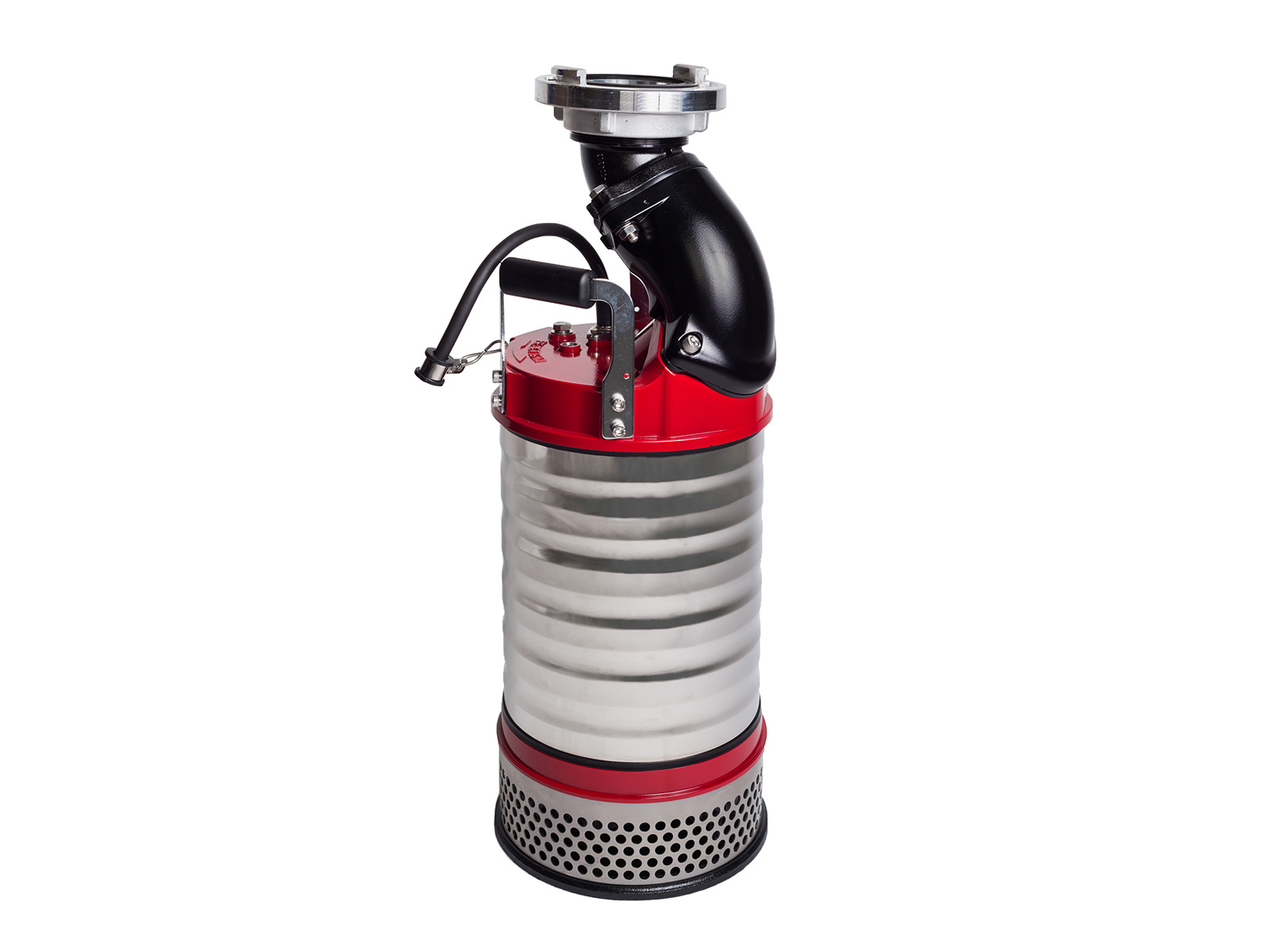

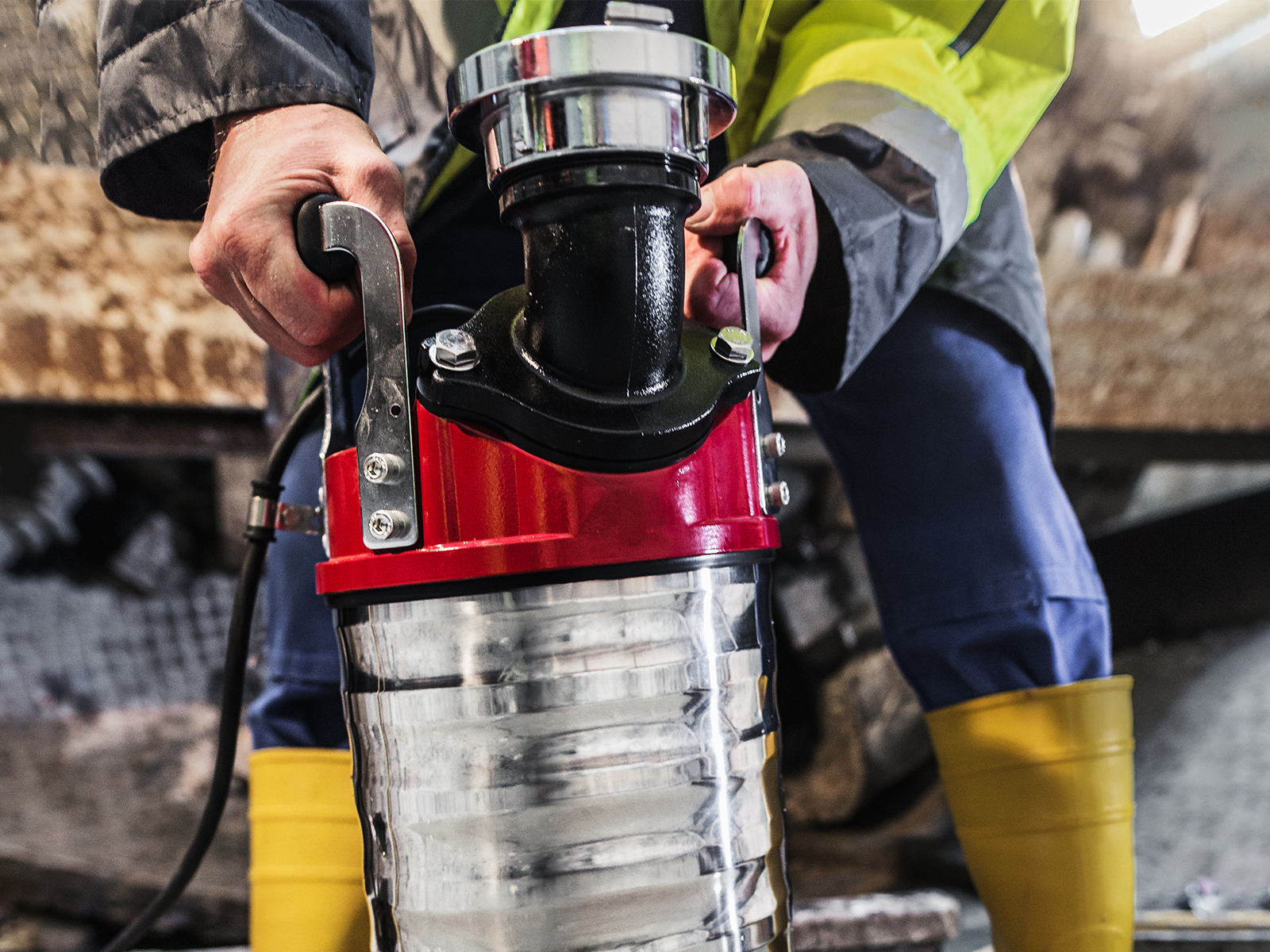

Die Leichtbauweise hält das Gewicht bei 30 kg. Das erleichtert den Transport und das Umsetzen auf wechselnden Einsatzstellen. Tragende Bauteile bestehen aus Aluminiumguss, Mantel, Motorgehäuse und Siebboden aus Edelstahl.

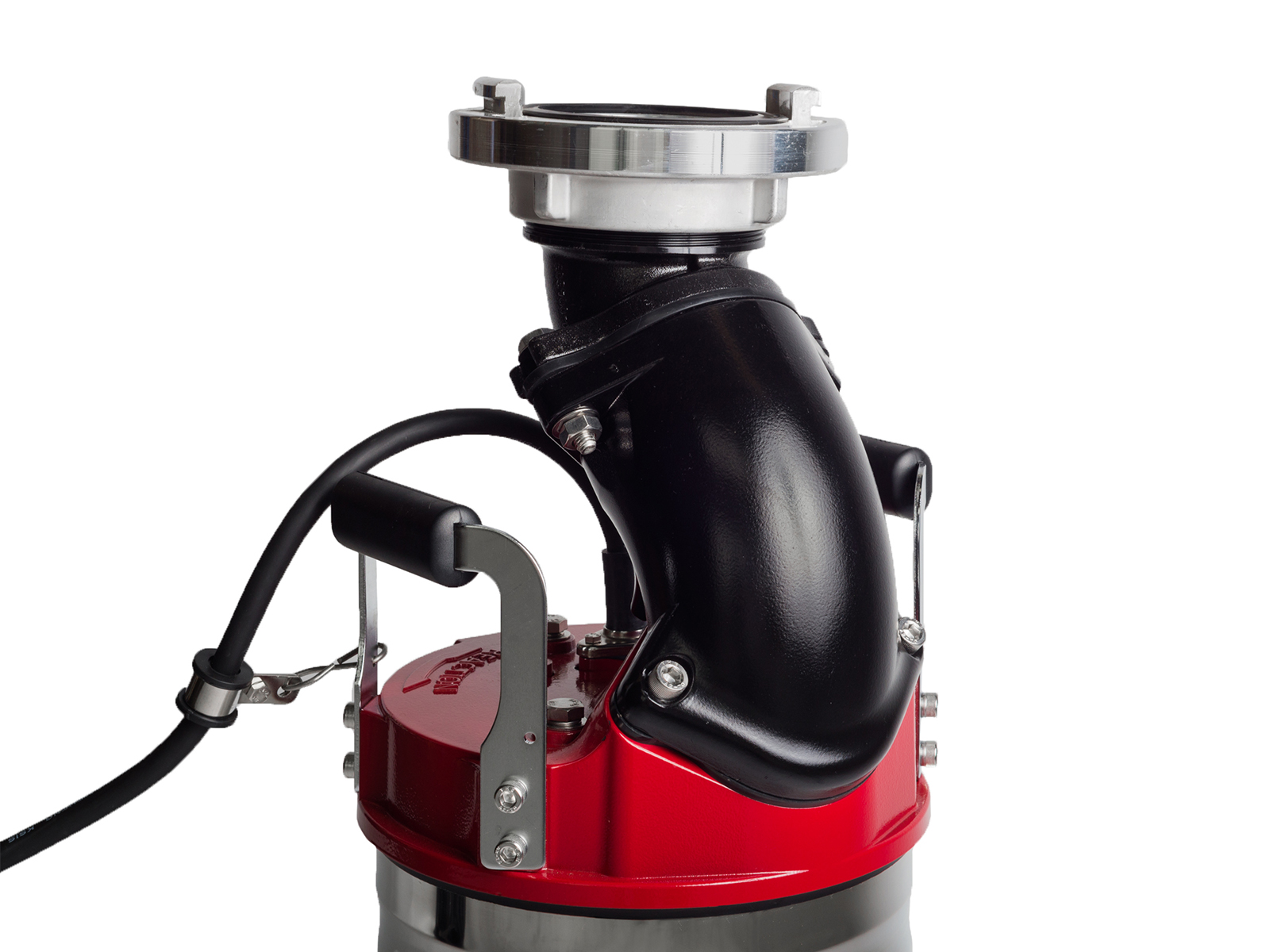

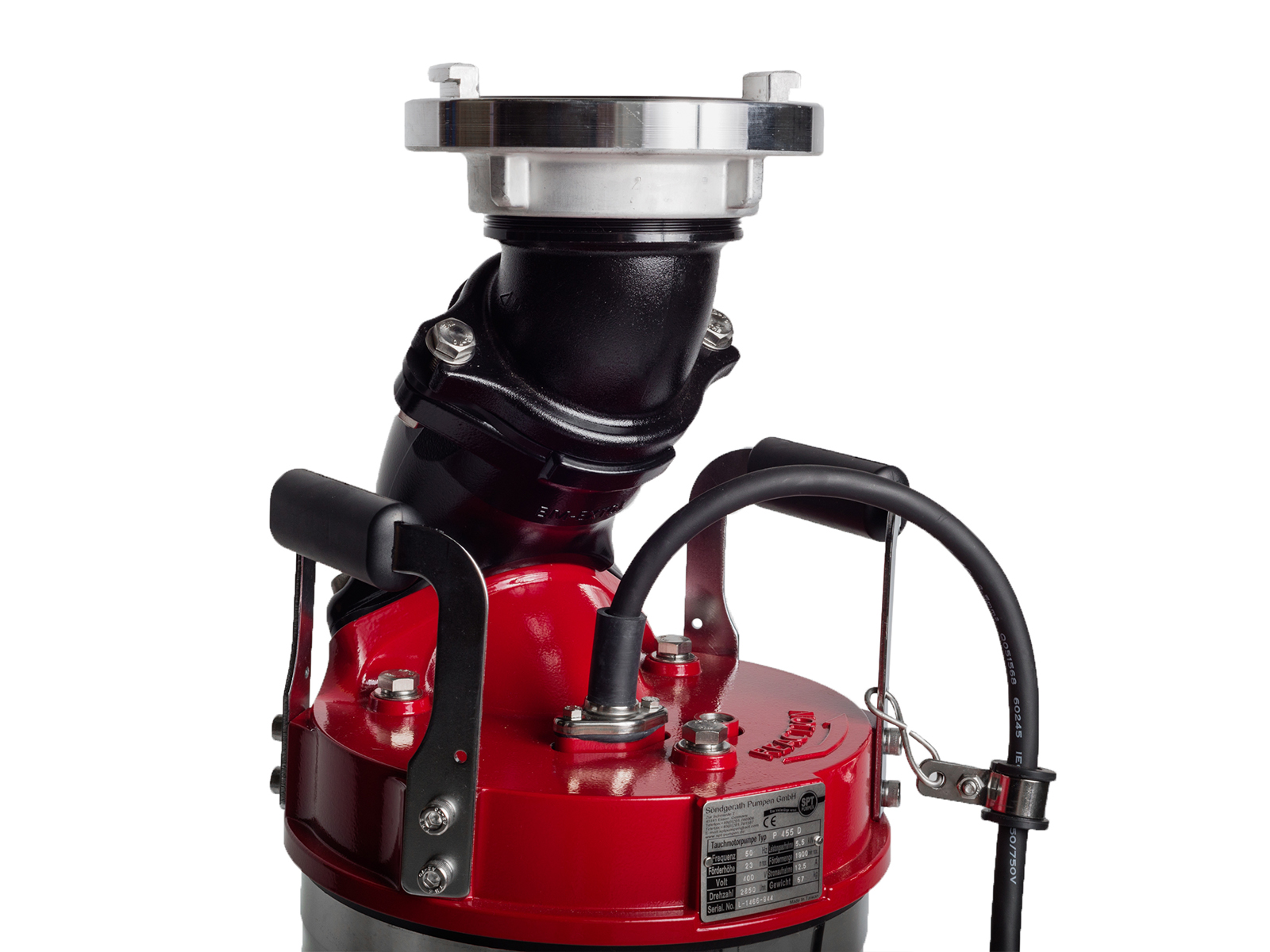

Das halb offene Laufrad ist auf verschmutztes Wasser mit kleineren Partikeln abgestimmt. Die doppelte Gleitringdichtung trennt den Motorbereich vom Fördermedium. Über den Storz-B-Anschluss wird die Pumpe mit passenden 3"-Schläuchen verbunden.
Typische Einsatzbereiche
- Wasserhaltung auf Baustellen mit 400-V-Stromversorgung
- Entwässerung von Baugruben, Schächten und Gräben
- Abpumpen von sand- und kieshaltigem Schmutzwasser
- Einsätze nach Starkregen oder bei überfluteten Flächen
- Pumpaufgaben in Baugewerbe, Industrie und kommunaler Entwässerung
Allgemeine Sicherheitshinweise
Ihre Sicherheit hat für uns oberste Priorität. Bitte beachten Sie die folgenden allgemeinen Sicherheitshinweise bei der Verwendung von Industriepumpen, wie Tauchmotorpumpen, Schmutzwasserpumpen und ähnlichen Produkten. Diese Hinweise dienen dazu, die sichere Nutzung sicherzustellen und Risiken zu minimieren.
1. Bestimmungsgemäße Verwendung:
Verwenden Sie die Pumpe ausschließlich gemäß den Anweisungen des Herstellers und für den vorgesehenen Zweck, z. B. das Fördern von Schmutz-, Klar- oder Abwasser. Eine unsachgemäße Nutzung, wie der Einsatz in explosiven Umgebungen oder für ungeeignete Medien (z. B. Chemikalien, heiße Flüssigkeiten), kann zu schweren Schäden oder Verletzungen führen. Achten Sie auf die technischen Spezifikationen, wie maximale Förderhöhe und Durchflussmenge. Weitere Informationen hierzu finden Sie unter dem Reiter „Medien und Dokumente“.
2. Zugänglichkeit für Kinder und Haustiere:
Bewahren Sie die Pumpe und Zubehörteile außerhalb der Reichweite von Kindern und Haustieren auf. Diese Produkte enthalten elektrische und mechanische Bauteile, die ein erhebliches Verletzungsrisiko darstellen können.
3. Bedienungsanleitung und Sicherheitsdatenblätter:
Lesen Sie vor der Inbetriebnahme die vollständige Bedienungsanleitung und, falls vorhanden, das Sicherheitsdatenblatt. Diese finden Sie unter dem Reiter „Medien und Dokumente“. Sollten Sie die Dokumente nicht finden, wenden Sie sich bitte an den Kundenservice des Herstellers. Die Kontaktdaten sind unter dem Reiter „Hersteller“ verfügbar.
4. Montage und Installation:
- Die Installation der Pumpe und des elektrischen Anschlusses muss von qualifiziertem Fachpersonal durchgeführt werden.
- Stellen Sie sicher, dass die elektrische Stromversorgung ordnungsgemäß geerdet ist und den angegebenen Spannungsanforderungen entspricht.
- Schließen Sie die Pumpe nur an Steckdosen mit Fehlerstromschutzschalter (FI-Schalter) an, um Stromschläge zu vermeiden.
- Verwenden Sie geeignete Schläuche, Kupplungen und Dichtungen, die für die spezifische Förderaufgabe geeignet sind.
- Vermeiden Sie das Heben der Pumpe am Stromkabel. Verwenden Sie hierfür vorgesehene Tragegriffe oder Aufhängungen.
5. Betrieb und Schutzmaßnahmen:
- Betreiben Sie die Pumpe niemals trocken, da dies zu irreparablen Schäden führen kann.
- Stellen Sie sicher, dass die Pumpe sicher und stabil aufgestellt oder eingehängt ist, um ein Umkippen oder unkontrolliertes Bewegen zu verhindern.
- Überwachen Sie den Betrieb der Pumpe regelmäßig und achten Sie auf ungewöhnliche Geräusche oder Vibrationen.
- Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wie Gummihandschuhe, Schutzbrille und rutschfestes Schuhwerk, insbesondere in nassen oder rutschigen Arbeitsumgebungen.
6. Wartung und Überprüfung:
- Trennen Sie die Pumpe vor jeglicher Wartung, Reinigung oder Reparatur von der Stromversorgung.
- Überprüfen Sie regelmäßig den Zustand der elektrischen Anschlüsse, Kabel und Stecker auf Beschädigungen. Defekte Komponenten dürfen nicht verwendet werden und müssen ersetzt werden.
- Reinigen Sie die Pumpe nach jeder Nutzung, um Rückstände zu entfernen, die die Leistung beeinträchtigen könnten.
- Defekte Teile dürfen nur durch Original-Ersatzteile des Herstellers ersetzt werden. Lassen Sie Reparaturen gegebenenfalls von qualifiziertem Fachpersonal durchführen.
7. Umweltbedingungen:
- Lagern Sie die Pumpe in trockenen, frostfreien und belüfteten Bereichen.
- Vermeiden Sie den Kontakt mit aggressiven Medien, wie Säuren, Laugen oder brennbaren Stoffen, sofern die Pumpe nicht ausdrücklich dafür geeignet ist.
8. Reinigung und Pflege:
Reinigen Sie die Pumpe und alle dazugehörigen Komponenten regelmäßig gemäß den Anweisungen in der Bedienungsanleitung. Verwenden Sie geeignete Reinigungsmittel und vermeiden Sie scharfe Chemikalien, um Materialschäden zu verhindern. Hinweise zur Pflege finden Sie ebenfalls unter dem Reiter „Medien und Dokumente“.
9. Entsorgung:
Entsorgen Sie defekte oder ausgediente Pumpen umweltgerecht gemäß den lokalen Vorschriften. Pumpen können elektrische Bauteile, Kunststoffe und Metalle enthalten, die einer sachgemäßen Entsorgung oder dem Recycling zuzuführen sind. Weitere Informationen hierzu finden Sie unter dem Reiter „Medien und Dokumente“.
10. Kundenservice:
Bei Fragen zur Installation, Nutzung oder Wartung der Pumpe wenden Sie sich an den Kundenservice des Herstellers. Die Kontaktdaten finden Sie unter dem Reiter „Hersteller“ auf dieser Seite. Halten Sie die Modell- und Seriennummer der Pumpe bereit.
Wichtiger Hinweis:
Diese allgemeinen Sicherheitshinweise ersetzen nicht die spezifischen Anweisungen des Herstellers. Lesen und befolgen Sie stets die detaillierten Informationen in der Bedienungsanleitung, den Sicherheitsdatenblättern oder weiteren produktspezifischen Dokumenten. Im Zweifel haben die Herstellerangaben Vorrang. Weitere Dokumente finden Sie unter dem Reiter „Medien und Dokumente“.
