Produktbeschreibung

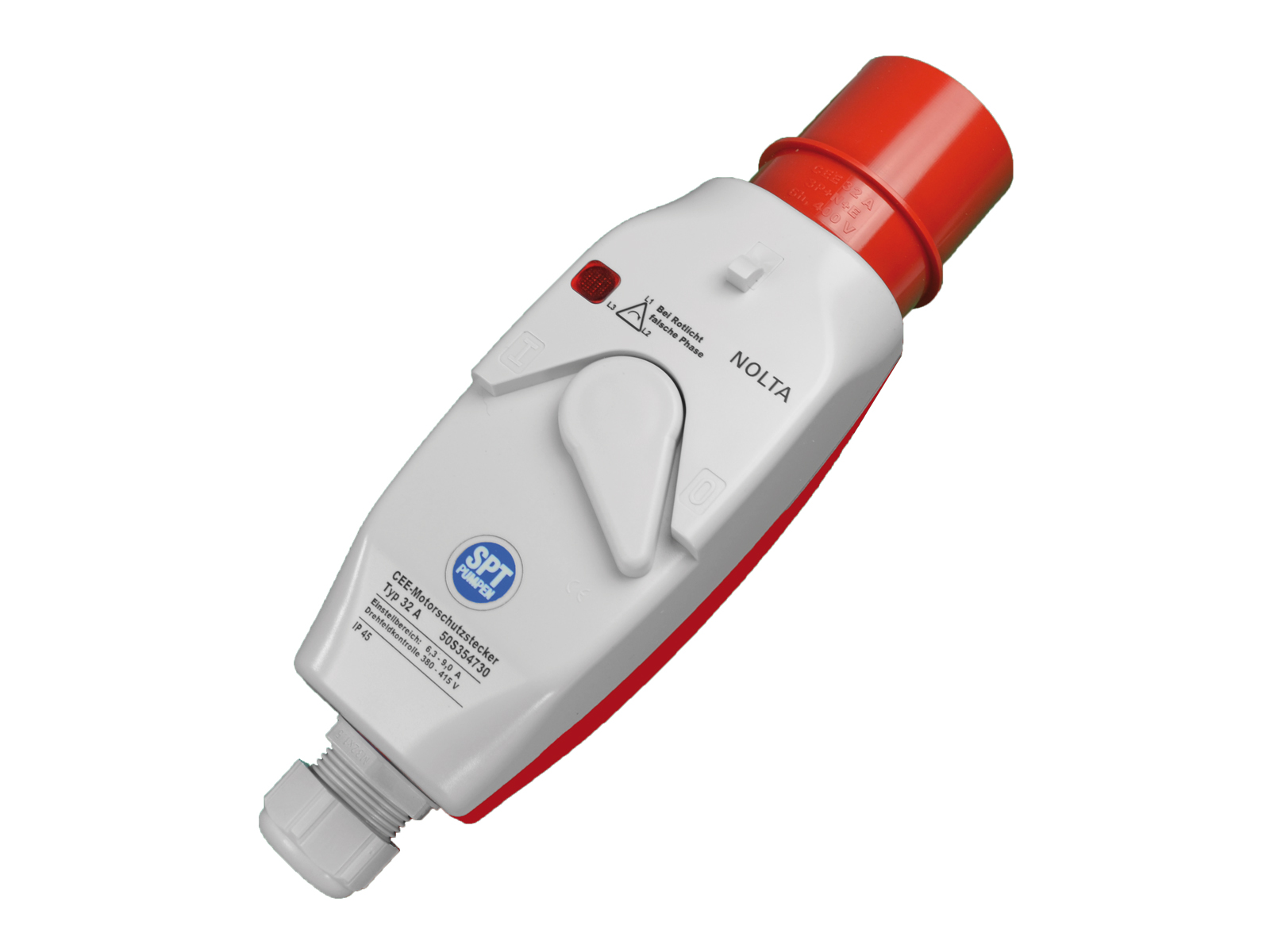

Dieser Motorschutzstecker in CEE-32-A-Ausführung ist für Drehstrommotoren mit einem Nennstrom von 8,00 bis 12,0 A ausgelegt. Er verbindet Motorschutz, manuelle Schaltung, Drehfeldkontrolle und Phasenwender in einem robusten Steckergehäuse.
Die Auslösung arbeitet thermisch-elektromagnetisch. Bei Überlast wechselt der Schalter in die TRIP-Stellung, sodass die Ursache der Abschaltung direkt erkennbar ist. Das hilft besonders bei Pumpen und Maschinen, die an wechselnden Baustellen- oder Industrieanschlüssen betrieben werden.
Technische Spezifikationen
| Steckerausführung | CEE 32 A |
|---|---|
| Spannung / Frequenz | 400 V, 6 h, 50-60 Hz |
| Steckerstifte | 3L+N+PE |
| Einstellbereich | 8,00-12,0 A |
| Ausstattung | Drehfeldkontrolle und Phasenwender |
| Auslösung | Thermisch-elektromagnetisch |
| Schaltstellung | Ein, Aus und TRIP-Stellung |
| Gehäusematerial | Polycarbonat |
| Gehäuseschutz | IP44 |
| Abmessungen | 305 x 87 x 95 mm |
| Gewicht | ca. 1.000 g |
| Temperaturbereich | 0 bis +40 °C |
| Kabeleinführung | M 32 x 1,5 |
| Spannbereich | 8-18 mm |
Einsatz und Auswahl
Diese Ausführung ist für Motoren mit einem Nennstrom zwischen 8,00 und 12,0 A vorgesehen. Der Einstellbereich muss den Motornennstrom vollständig abdecken. Liegt der Motor darüber, ist eine größere Einstellvariante erforderlich.
Die Drehfeldkontrolle zeigt eine falsche Phasenfolge an. Über den Phasenwender lässt sich die Drehrichtung korrigieren, ohne den Anschluss neu aufzulegen. Anschluss, Einstellung und Prüfung sind durch eine Elektrofachkraft vorzunehmen.
Allgemeine Sicherheitshinweise
Die sichere Nutzung dieses Produkts ist nur gewährleistet, wenn Sie die vom Hersteller bereitgestellte Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Die Bedienungsanleitung steht Ihnen jederzeit im Bereich "Medien und Dokumente" dieser Produktseite als PDF-Download zur Verfügung. Sollte die Anleitung nicht verfügbar sein, wenden Sie sich bitte an unseren Kundenservice.
Wichtige Sicherheitshinweise:
- Bedienungsanleitung beachten: Die Bedienungsanleitung enthält sicherheitsrelevante Hinweise, die unbedingt gelesen und beachtet werden müssen, um Risiken für Personen und Sachschäden zu vermeiden.
- Herstellerangaben befolgen: Die in der Bedienungsanleitung enthaltenen Informationen stammen vom Hersteller und entsprechen dessen Verantwortung. Bei technischen Fragen wenden Sie sich bitte direkt an den Hersteller.
- Beschädigungen prüfen: Verwenden Sie das Produkt nicht bei sichtbaren Schäden, insbesondere an Kabeln, Leitungen, Steckverbindungen oder mechanischen Bauteilen.
- Schutz gegen Feuchtigkeit: Verwenden Sie das Produkt ausschließlich in trockenen Umgebungen. Schützen Sie es vor Nässe, Feuchtigkeit und direktem Kontakt mit Flüssigkeiten.
- Netzanschluss: Ziehen Sie den Netzstecker sofort, wenn Kabel oder Leitungen beschädigt sind, und vermeiden Sie den Kontakt mit defekten Stellen.
- Überlast vermeiden: Überschreiten Sie niemals die maximale Leistungsaufnahme oder Belastbarkeit, die in der Bedienungsanleitung angegeben ist.
- Wärmequellen meiden: Halten Sie das Produkt von Hitzequellen und offenen Flammen fern.
- Erdung prüfen: Verwenden Sie Produkte mit Schutzleiteranschluss nur in geerdeten Steckdosen, um einen sicheren Betrieb zu gewährleisten.
- Ordnungsgemäße Nutzung: Verwenden Sie das Produkt nur für den vorgesehenen Zweck und befolgen Sie die Anwendungsanweisungen in der Bedienungsanleitung.
- Wartung und Reparatur: Lassen Sie Reparaturen ausschließlich von qualifiziertem Fachpersonal durchführen.
Hinweise zur Bedienungsanleitung:
- Die vollständige Bedienungsanleitung steht unter dem Reiter "Medien und Dokumente" auf dieser Produktdetailseite zur Verfügung.
- Alle sicherheits- und anwendungsrelevanten Angaben wurden vom Hersteller bereitgestellt und entsprechen dessen Verantwortung.
Achtung: Die
Nichtbeachtung der Sicherheitsanweisungen kann zu schweren
Verletzungen, Sachschäden oder Funktionsstörungen führen. Die
Bedienungsanleitung ist Bestandteil des Produkts. Die Nichtbeachtung der
Hinweise kann die Gewährleistung oder Produkthaftung beeinflussen.
