Produktbeschreibung

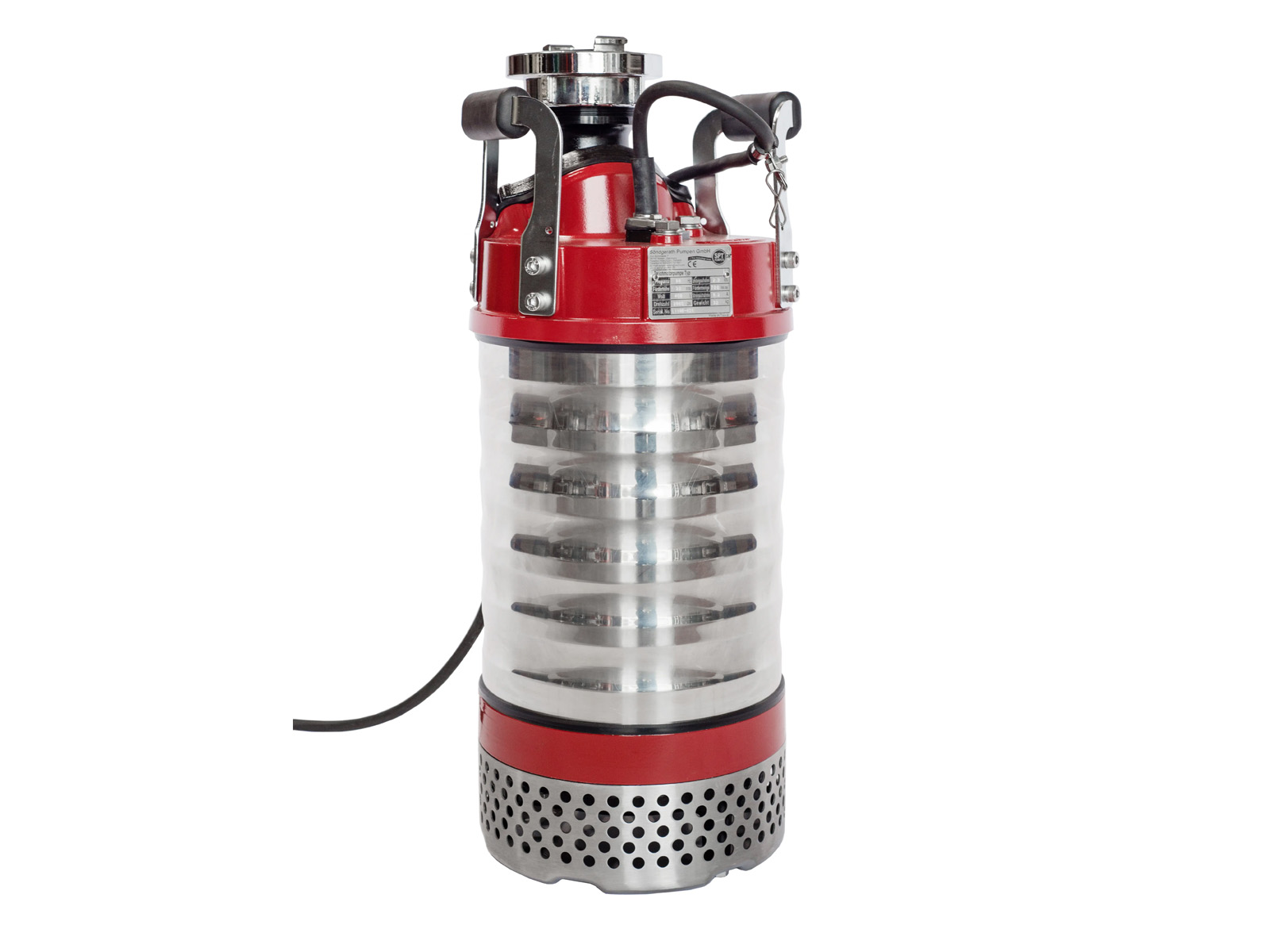

Schmutzwasser-Tauchmotorpumpe in Leichtbauweise für Einsätze, bei denen große Wassermengen abgeführt werden müssen. Sie arbeitet mit 400 V Drehstrom, leistet 3,7 kW und fördert bis zu 1.400 l/min über einen G 4" Storz-A-Anschluss.
Der 4"-Abgang macht die Pumpe besonders für größere Schlauchleitungen interessant. Im Vergleich zu den 3"-Modellen der P-Serie liegt der Schwerpunkt weniger auf hoher Druckreserve, sondern auf Durchsatz. Laut Kennlinie arbeitet die Pumpe im Nennpunkt mit 800 l/min bei 12,5 m Förderhöhe.
Technische Spezifikationen
| Pumpentyp | Schmutzwasser-Tauchmotorpumpe in Leichtbauweise |
|---|---|
| Motorleistung | 3,7 kW / 5 HP |
| Spannung | 400 V, 3 Phasen, 50 Hz |
| Nennstrom | 9,5 A |
| Drehzahl | 2.850 1/min |
| Startmethode | Direktstart |
| Druckabgang | 100 mm / G 4" Storz A |
| Maximale Fördermenge | 1.400 l/min / 84 m³/h |
| Maximale Förderhöhe | 18,5 m |
| Nennpunkt laut Kennlinie | 800 l/min bei 12,5 m Förderhöhe |
| Freier Durchgang | 10 mm |
| Maximale Medientemperatur | 40 °C |
| Maximale Eintauchtiefe | 10 m |
| Schutzart | IP68 |
| Isolationsklasse | F |
| Laufrad | Halb offenes Laufrad aus Chromstahl |
| Dichtung | Doppelte Gleitringdichtung |
| Gehäuse | Aluminiumguss und Edelstahl |
| Anschlusskabel | 20 m |
| Gewicht | 34,9 kg |
| Ausführung | Ohne Schwimmerschalter |
Einsatzbereich

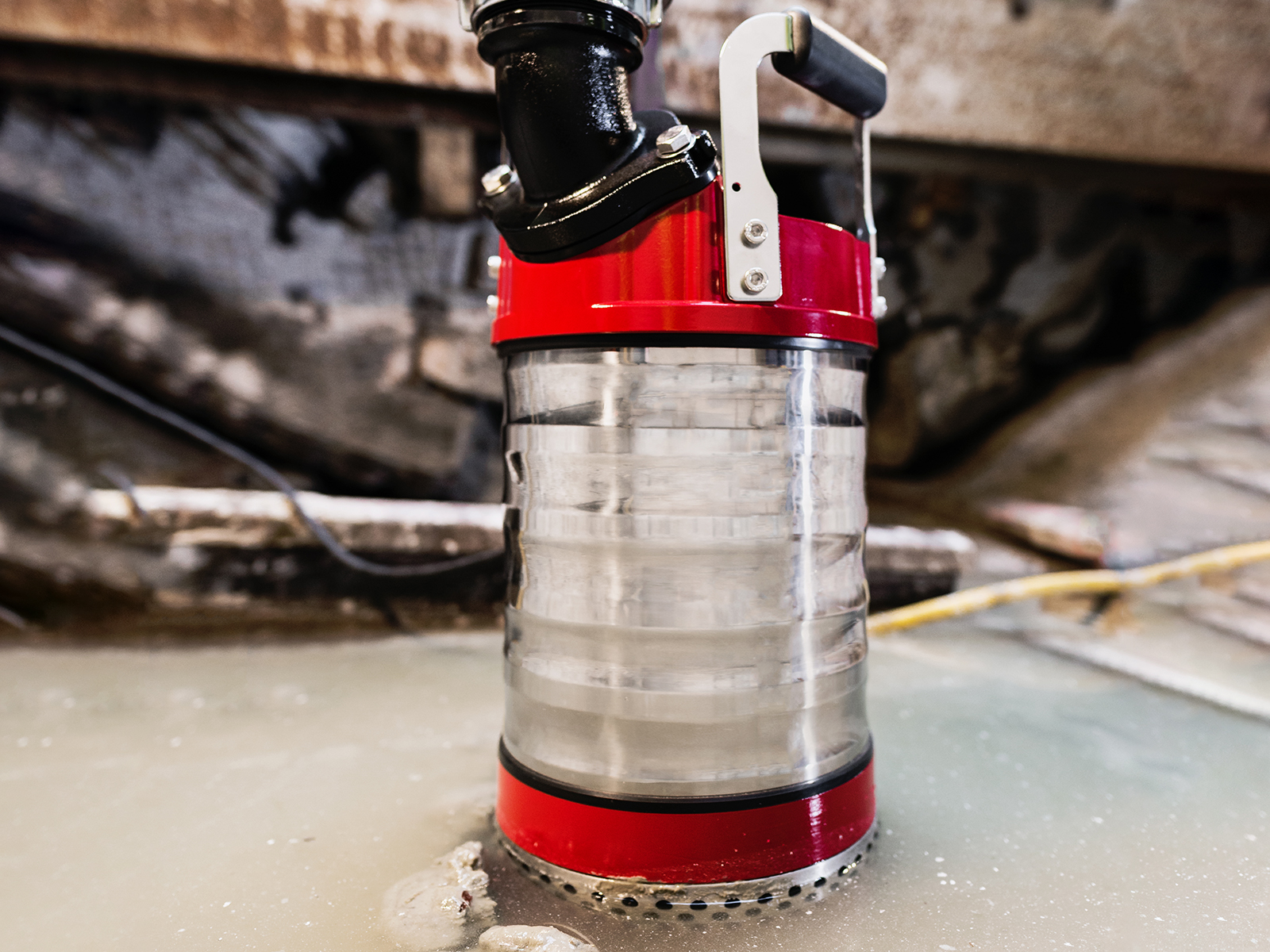

Die P 437 D passt zu Baustellen, kommunalen Einsätzen und Industriebereichen, in denen Wasser schnell aus Baugruben, Schächten, Gräben oder überfluteten Flächen abgeführt werden soll. Der große Storz-A-Abgang ist sinnvoll, wenn vorhandene 4"-Schlauchleitungen genutzt werden oder wenn der Volumenstrom wichtiger ist als eine sehr hohe Förderhöhe.

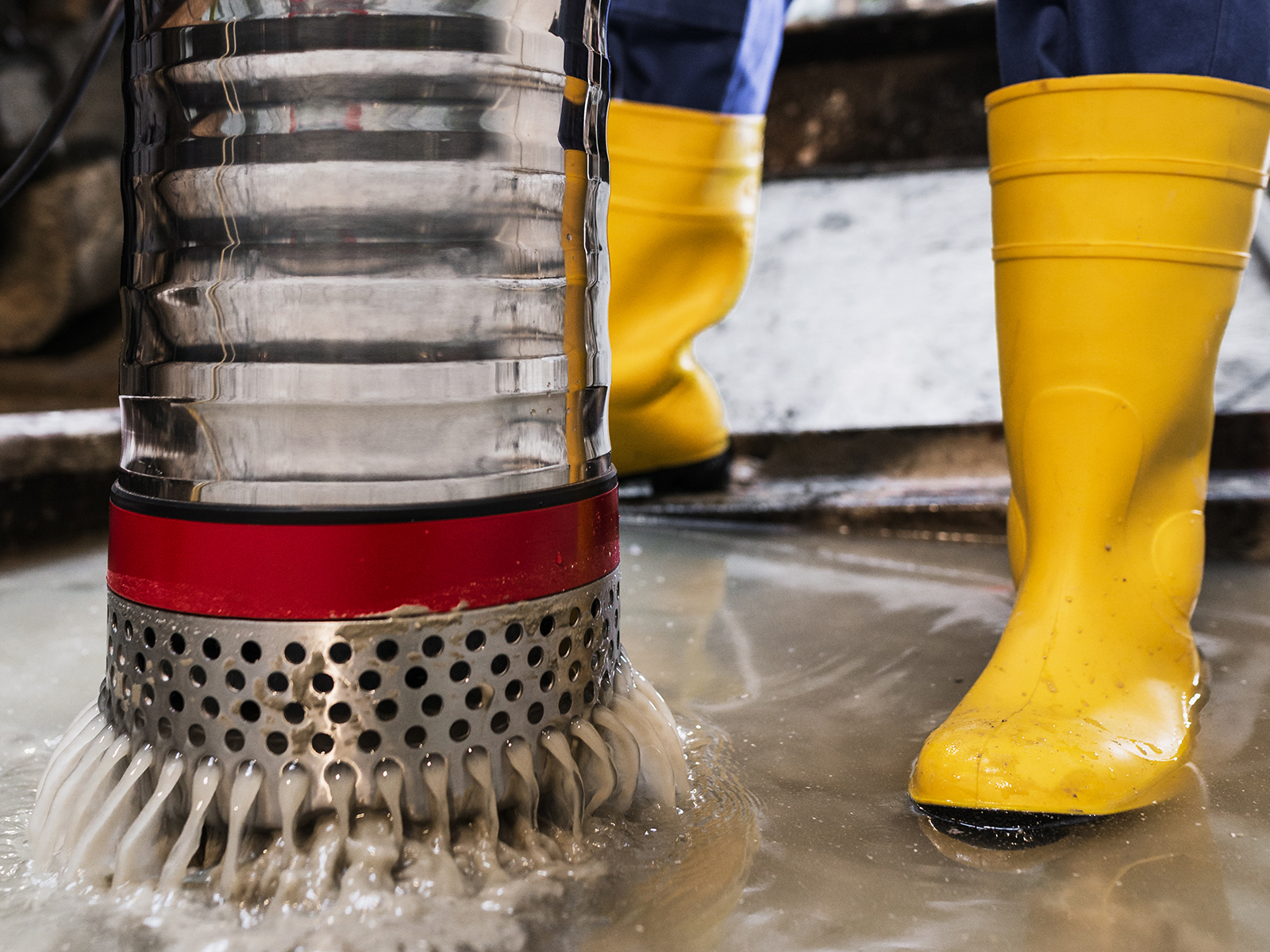

Die Pumpe verarbeitet Schmutzwasser mit Sand, feinem Kies und ähnlichen Beimengungen. Der freie Durchgang beträgt 10 mm. Für zähe Schlämme, grobe Feststoffe oder faserige Bestandteile sollte eine stärker auf Schlamm- oder Abwasser ausgelegte Pumpe gewählt werden.
Aufbau und Handhabung

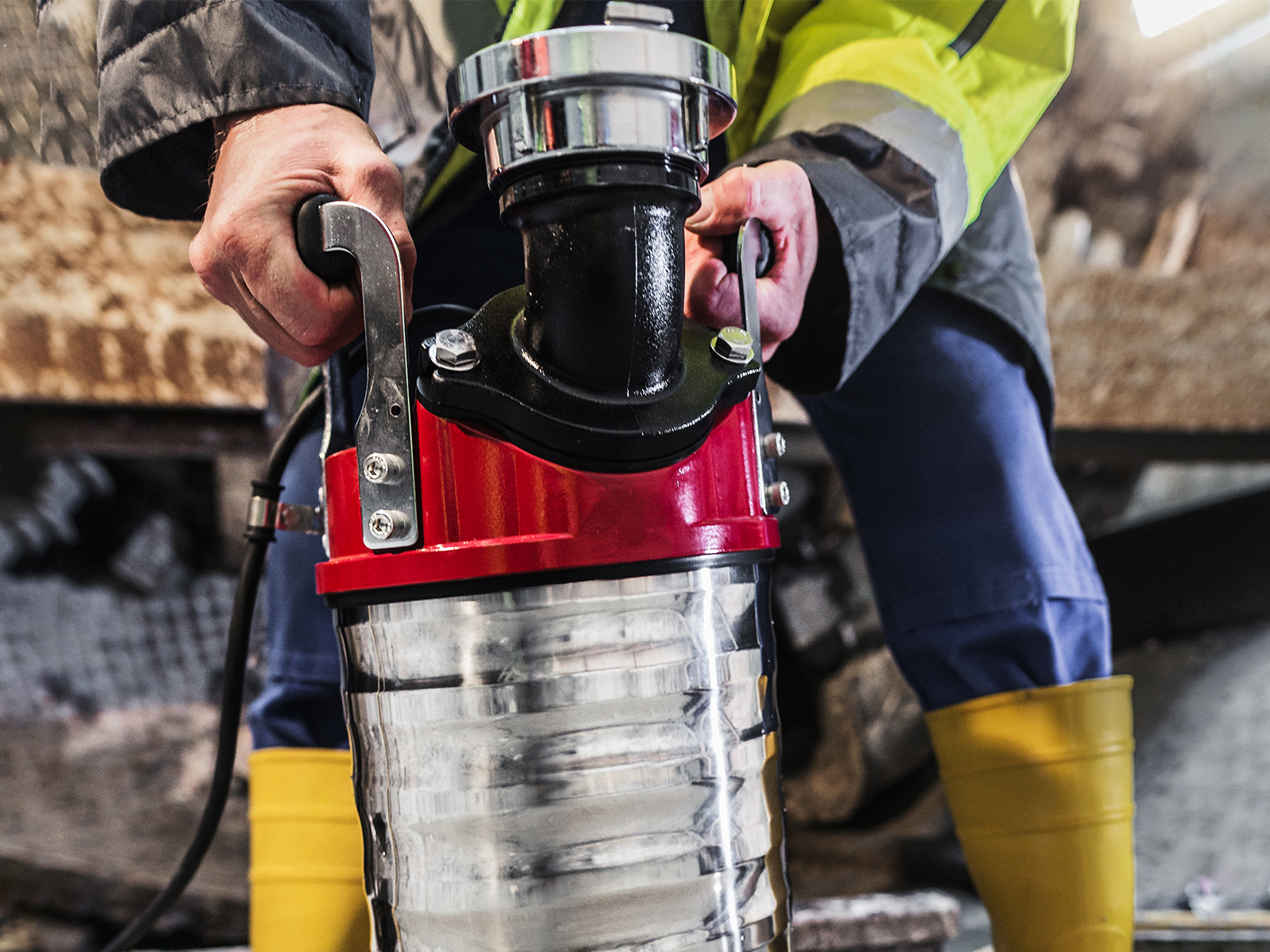

Mit 34,9 kg bleibt die P 437 D für eine 4"-Baupumpe vergleichsweise gut transportierbar. Das ist auf wechselnden Einsatzstellen hilfreich, etwa wenn die Pumpe zwischen mehreren Wasserständen, Gräben oder Sammelpunkten umgesetzt werden muss.

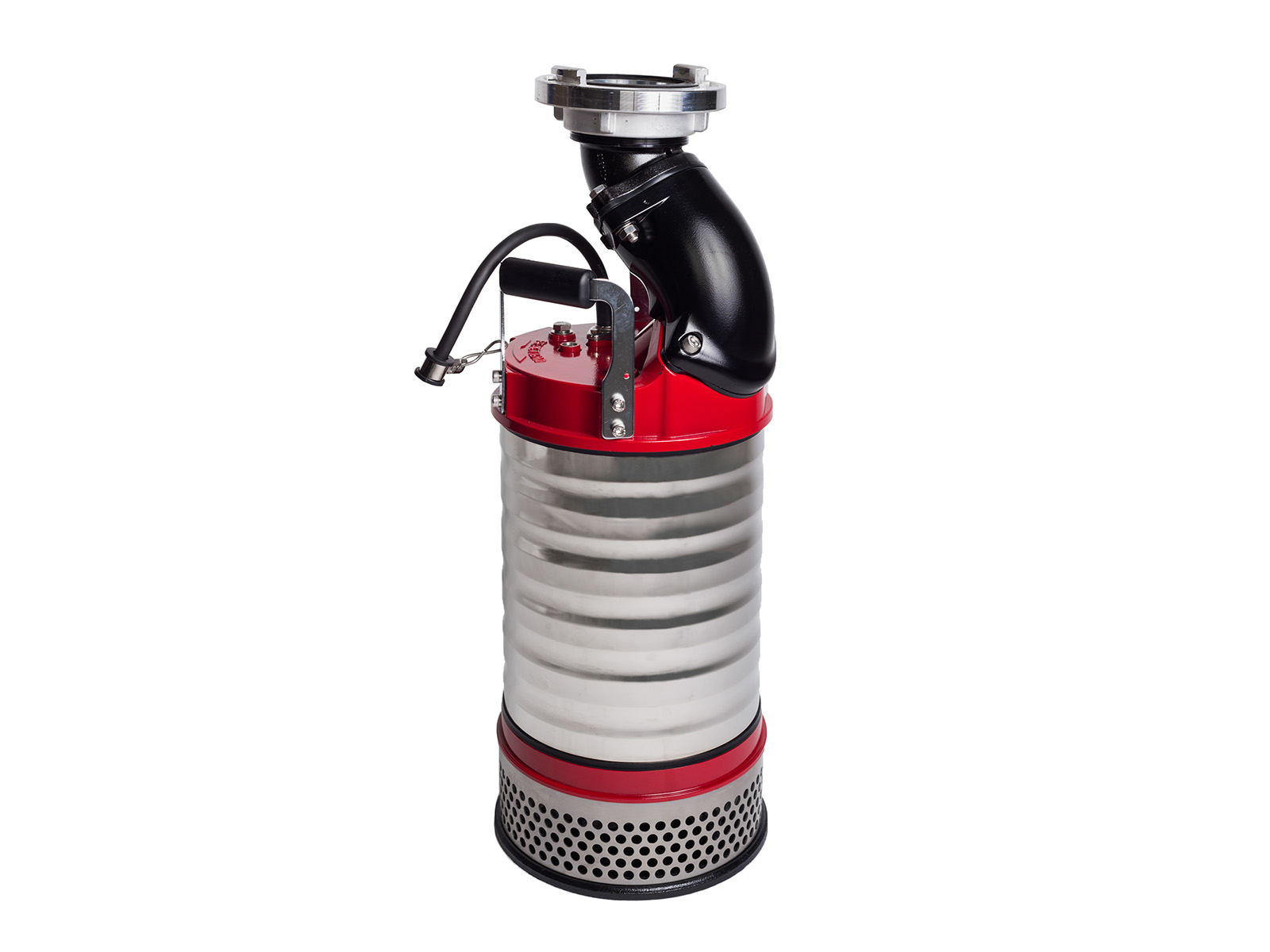

Tragende Bauteile bestehen aus Aluminiumguss, Mantel, Motorgehäuse und Siebboden aus Edelstahl. Das halb offene Laufrad aus Chromstahl ist auf verschmutztes Wasser mit kleineren Partikeln ausgelegt. Die doppelte Gleitringdichtung schützt den Motorbereich im Tauchbetrieb.

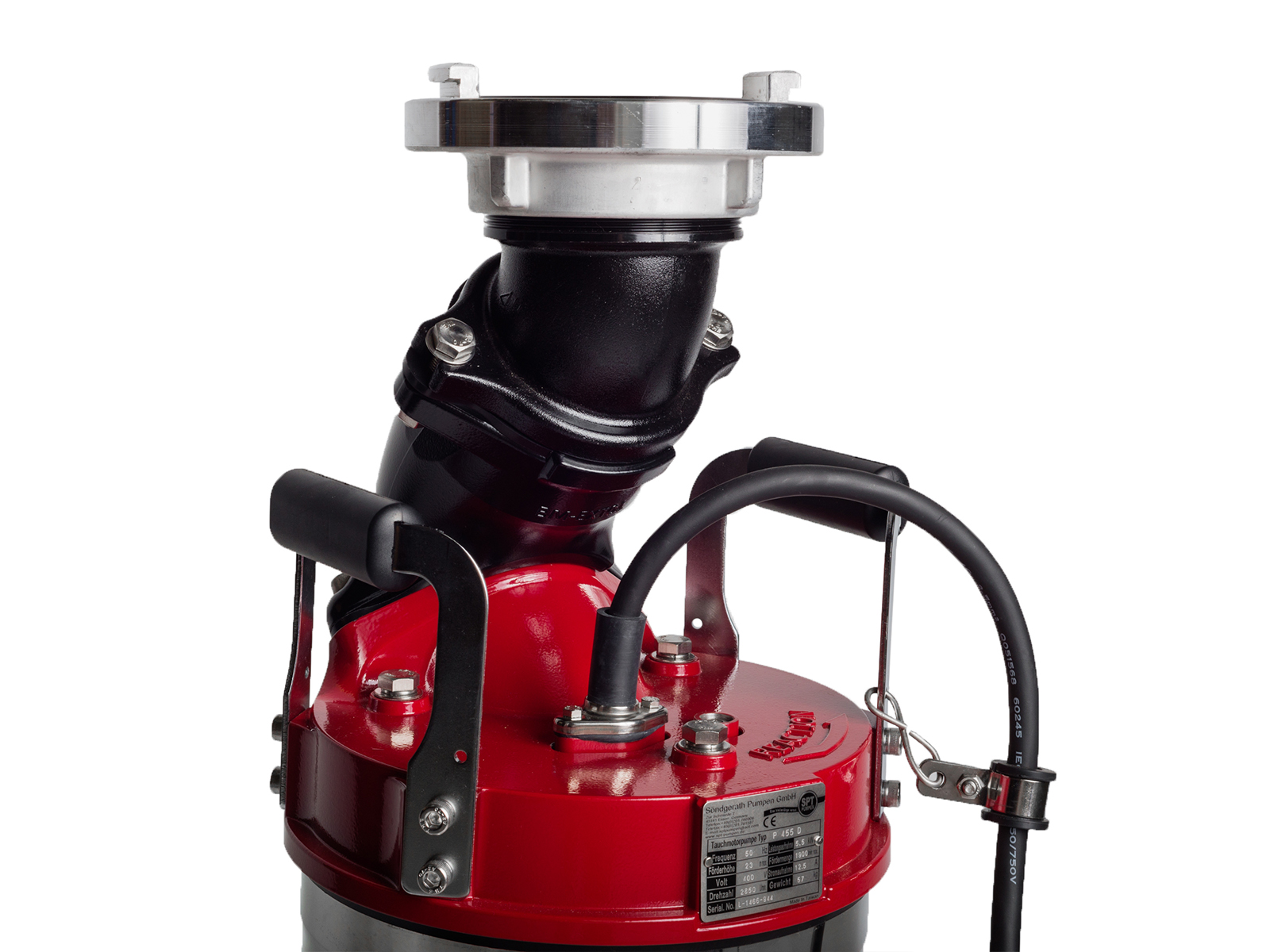

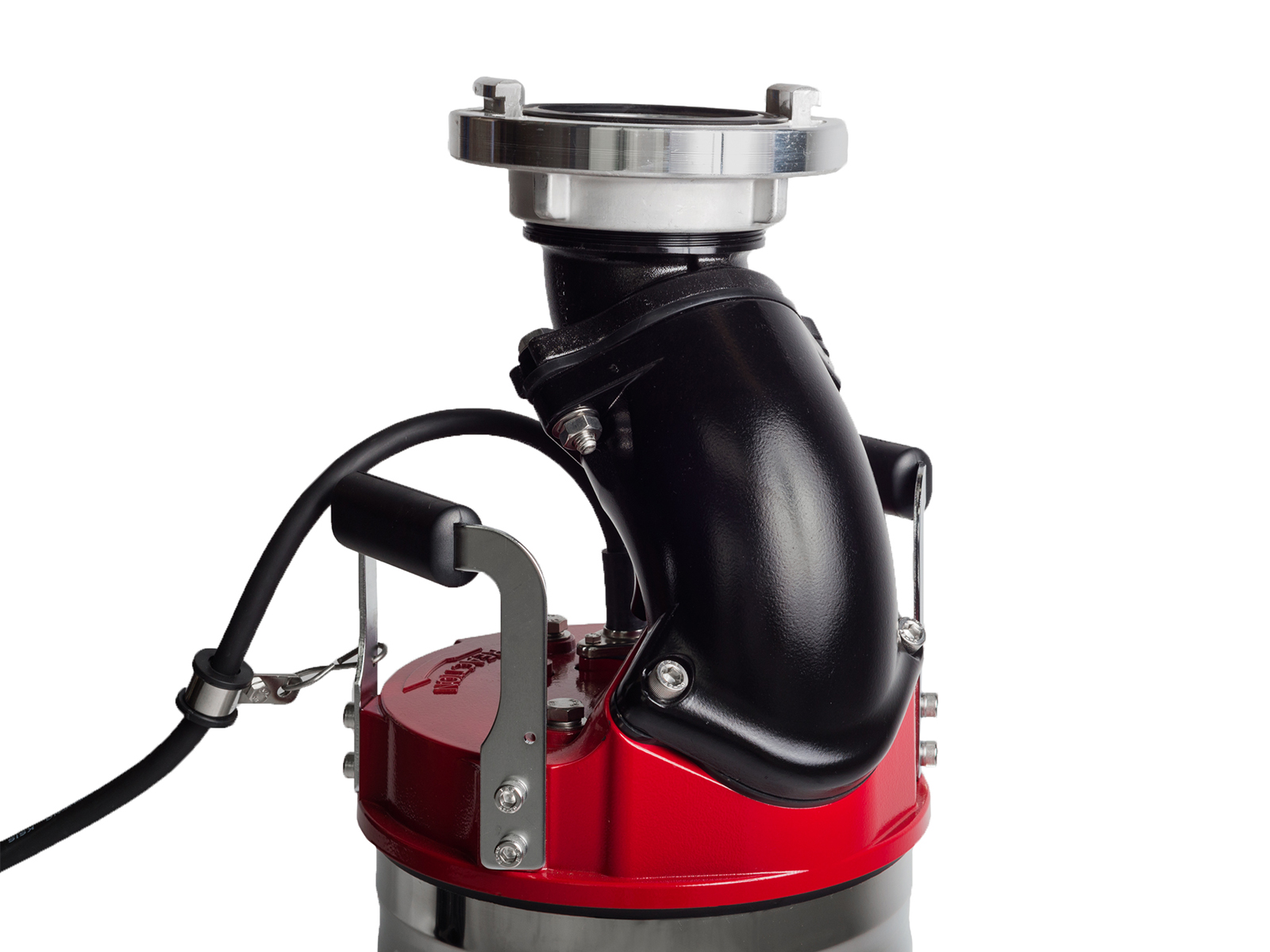

Der Anschluss über G 4" Storz A erlaubt die Einbindung in entsprechend dimensionierte Schlauchsysteme. Gerade bei großen Wassermengen reduziert ein größerer Leitungsquerschnitt Strömungsverluste und erleichtert das schnelle Ableiten des Fördermediums.
Typische Einsatzbereiche
- Entwässerung von Baugruben, Schächten und Gräben
- Wasserhaltung auf Baustellen mit 400-V-Stromversorgung
- Abpumpen größerer Mengen sand- und kieshaltigen Schmutzwassers
- Einsätze bei Starkregen, Hochwasser und überfluteten Flächen
- Pumpaufgaben in Baugewerbe, Industrie und kommunaler Entwässerung
Allgemeine Sicherheitshinweise
Ihre Sicherheit hat für uns oberste Priorität. Bitte beachten Sie die folgenden allgemeinen Sicherheitshinweise bei der Verwendung von Industriepumpen, wie Tauchmotorpumpen, Schmutzwasserpumpen und ähnlichen Produkten. Diese Hinweise dienen dazu, die sichere Nutzung sicherzustellen und Risiken zu minimieren.
1. Bestimmungsgemäße Verwendung:
Verwenden Sie die Pumpe ausschließlich gemäß den Anweisungen des Herstellers und für den vorgesehenen Zweck, z. B. das Fördern von Schmutz-, Klar- oder Abwasser. Eine unsachgemäße Nutzung, wie der Einsatz in explosiven Umgebungen oder für ungeeignete Medien (z. B. Chemikalien, heiße Flüssigkeiten), kann zu schweren Schäden oder Verletzungen führen. Achten Sie auf die technischen Spezifikationen, wie maximale Förderhöhe und Durchflussmenge. Weitere Informationen hierzu finden Sie unter dem Reiter „Medien und Dokumente“.
2. Zugänglichkeit für Kinder und Haustiere:
Bewahren Sie die Pumpe und Zubehörteile außerhalb der Reichweite von Kindern und Haustieren auf. Diese Produkte enthalten elektrische und mechanische Bauteile, die ein erhebliches Verletzungsrisiko darstellen können.
3. Bedienungsanleitung und Sicherheitsdatenblätter:
Lesen Sie vor der Inbetriebnahme die vollständige Bedienungsanleitung und, falls vorhanden, das Sicherheitsdatenblatt. Diese finden Sie unter dem Reiter „Medien und Dokumente“. Sollten Sie die Dokumente nicht finden, wenden Sie sich bitte an den Kundenservice des Herstellers. Die Kontaktdaten sind unter dem Reiter „Hersteller“ verfügbar.
4. Montage und Installation:
- Die Installation der Pumpe und des elektrischen Anschlusses muss von qualifiziertem Fachpersonal durchgeführt werden.
- Stellen Sie sicher, dass die elektrische Stromversorgung ordnungsgemäß geerdet ist und den angegebenen Spannungsanforderungen entspricht.
- Schließen Sie die Pumpe nur an Steckdosen mit Fehlerstromschutzschalter (FI-Schalter) an, um Stromschläge zu vermeiden.
- Verwenden Sie geeignete Schläuche, Kupplungen und Dichtungen, die für die spezifische Förderaufgabe geeignet sind.
- Vermeiden Sie das Heben der Pumpe am Stromkabel. Verwenden Sie hierfür vorgesehene Tragegriffe oder Aufhängungen.
5. Betrieb und Schutzmaßnahmen:
- Betreiben Sie die Pumpe niemals trocken, da dies zu irreparablen Schäden führen kann.
- Stellen Sie sicher, dass die Pumpe sicher und stabil aufgestellt oder eingehängt ist, um ein Umkippen oder unkontrolliertes Bewegen zu verhindern.
- Überwachen Sie den Betrieb der Pumpe regelmäßig und achten Sie auf ungewöhnliche Geräusche oder Vibrationen.
- Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wie Gummihandschuhe, Schutzbrille und rutschfestes Schuhwerk, insbesondere in nassen oder rutschigen Arbeitsumgebungen.
6. Wartung und Überprüfung:
- Trennen Sie die Pumpe vor jeglicher Wartung, Reinigung oder Reparatur von der Stromversorgung.
- Überprüfen Sie regelmäßig den Zustand der elektrischen Anschlüsse, Kabel und Stecker auf Beschädigungen. Defekte Komponenten dürfen nicht verwendet werden und müssen ersetzt werden.
- Reinigen Sie die Pumpe nach jeder Nutzung, um Rückstände zu entfernen, die die Leistung beeinträchtigen könnten.
- Defekte Teile dürfen nur durch Original-Ersatzteile des Herstellers ersetzt werden. Lassen Sie Reparaturen gegebenenfalls von qualifiziertem Fachpersonal durchführen.
7. Umweltbedingungen:
- Lagern Sie die Pumpe in trockenen, frostfreien und belüfteten Bereichen.
- Vermeiden Sie den Kontakt mit aggressiven Medien, wie Säuren, Laugen oder brennbaren Stoffen, sofern die Pumpe nicht ausdrücklich dafür geeignet ist.
8. Reinigung und Pflege:
Reinigen Sie die Pumpe und alle dazugehörigen Komponenten regelmäßig gemäß den Anweisungen in der Bedienungsanleitung. Verwenden Sie geeignete Reinigungsmittel und vermeiden Sie scharfe Chemikalien, um Materialschäden zu verhindern. Hinweise zur Pflege finden Sie ebenfalls unter dem Reiter „Medien und Dokumente“.
9. Entsorgung:
Entsorgen Sie defekte oder ausgediente Pumpen umweltgerecht gemäß den lokalen Vorschriften. Pumpen können elektrische Bauteile, Kunststoffe und Metalle enthalten, die einer sachgemäßen Entsorgung oder dem Recycling zuzuführen sind. Weitere Informationen hierzu finden Sie unter dem Reiter „Medien und Dokumente“.
10. Kundenservice:
Bei Fragen zur Installation, Nutzung oder Wartung der Pumpe wenden Sie sich an den Kundenservice des Herstellers. Die Kontaktdaten finden Sie unter dem Reiter „Hersteller“ auf dieser Seite. Halten Sie die Modell- und Seriennummer der Pumpe bereit.
Wichtiger Hinweis:
Diese allgemeinen Sicherheitshinweise ersetzen nicht die spezifischen Anweisungen des Herstellers. Lesen und befolgen Sie stets die detaillierten Informationen in der Bedienungsanleitung, den Sicherheitsdatenblättern oder weiteren produktspezifischen Dokumenten. Im Zweifel haben die Herstellerangaben Vorrang. Weitere Dokumente finden Sie unter dem Reiter „Medien und Dokumente“.
